지휘자: | 어닐링 구리 | 단열재: | 격리되는 폴리 염화 비닐 (PVC) |
---|---|---|---|
외부 칼집: | 넣어지는 폴리 염화 비닐 (PVC), LSOH | 기갑: | 기갑 비무장 DSTA/SWA/AWA |
정격된 전압: | 0.6/1kV | 횡단면적인 크기: | 0.75mm2-1000mm2 |
표준: | IEC60502, BS IEC ASTM DIN, GB/T12706, VDE, UL | 색깔: | 검정 또는 주문을 받아서 만드는 |
응용 프로그램: | 지하 건축, 산업, 동력화차 | 특색: | 마포 저항하는 |

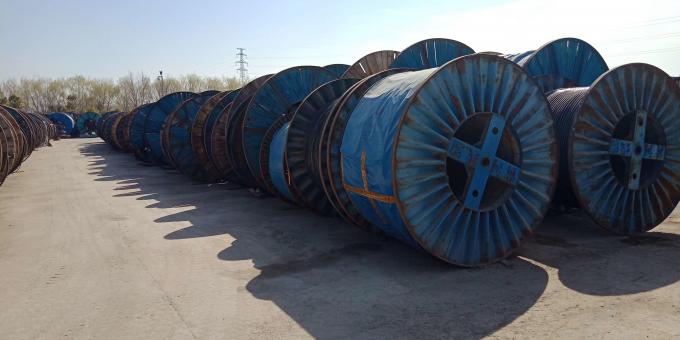

포장: | 선택 드럼 | ||
하이 라이트: | pvc insulated wire,polyvinyl chloride cable |
0.6 / 1KV PVC에 의하여 격리되는 케이블 마포 저항하는 단련된 구리 지휘자
PVC에 의하여 격리되는 Electrcial 케이블 정격 전압:
0.6/1kv
핵심의 PVC에 의하여 격리되는 전기 케이블 수:
1개의 핵심, 2는, 3 응어리를 뺍니다, 3+1 응어리를 뺍니다, 3+2 응어리를 뺍니다, 4 응어리를 뺍니다, 4+1 응어리를 뺍니다, 5 핵심 응어리를 뺍니다
PVC에 의하여 격리되는 Electrcial 케이블 신청:
PVC 케이블은 갱도, 케이블 트렌치 및 관에서, 실내에 놓입니다. 그것은 또한 느슨한 토양에서 매장될 수 있습니다. STA 기갑 pvc 케이블은 기계적인 외력을 품을 수 있었습니다. 단 하나 핵심 케이블은 배경 (매장된 깊이에서 직접 매장될 수 있던 자석 파이프라인에서 놓이는 것이 허용되지 않습니다: 배경에서 ≥0.7 m). SWA와 AWA 기갑 pvc 케이블은 큰 인장력을 품을 수 있었습니다.
정격 전압 Uo/U | 0.6/1 kV |
최대 운영 전압 | 1.2 kV |
Frequence | 50 Hz |
전압을 시험하십시오 | 3500의 볼트 |
지휘자에 허용한 작용 온도 |
+60°C |
단락 온도 (최대 내구. 5 s) |
160 °C |
최소한도 임명 온도 |
0°C 보다는 더 낮으면 안됩니다 |
최대. 지휘자 허용한 인장 응력 |
50 N/mm |
최소한도 구부리는 반경 |
15의 x 케이블 Ø |
방연제 |
IEC60332-1-2 |
PVC에 의하여 격리되는 전기 케이블의 적용 가능한 기준
— IEC 60502-1 디자인과 시험 지침서
— IEC 60228 지휘자
— 방연제 IEC 60332-1
— IEC 60332-3-24 방연제 고양이. C

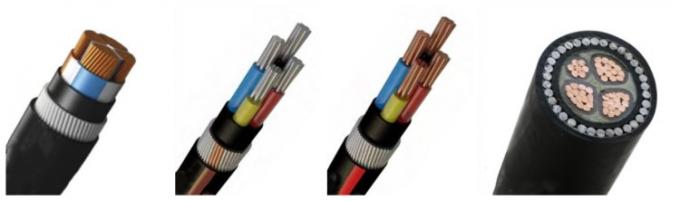

PVC에 의하여 격리되는 전기 케이블 유형:
PVC에 의하여 격리되는 케이블 유형 | 묘사 | 핵심 | Nomi 단면도 지역 |
Cu/PVC/PVC | 구리 핵심, 격리되는 pvc, 넣어지는 pvc, 전기선 |
1개의 핵심 2 핵심 3 핵심 4 핵심 5 핵심 3+1 핵심 3+2 핵심 4+1 핵심 |
1.5~1000mm2 |
Al/PVC/PVC | 알루미늄 핵심, 격리되는 pvc, 넣어지는 pvc, 전기선 |
||
Cu/PVC/STA/PVC | 구리 핵심, 격리되는, pvc 넣어지는 pvc 기갑, 강철 테이프 전기선 | 4~1000mm2 | |
Al/PVC/STA/PVC | 알루미늄 핵심, 격리되는, pvc 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
Cu/PVC/SWA/PVC | 구리 핵심, 격리되는, pvc 넣어지는 pvc 기갑, 철강선 전기선 | ||
Al/PVC/SWA/PVC | 알루미늄 핵심, 격리되는, pvc 넣어지는 pvc 기갑, 철강선 전기선 | ||
ZR Cu/PVC/PVC | 구리 핵심, 격리되는, pvc 방연제 넣어지는, pvc 전기선 | 1.5~1000mm2 | |
ZR Al/PVC/PVC | 알루미늄 핵심, 격리되는, pvc 방연제 넣어지는, pvc 전기선 | ||
ZR Cu/PVC/STA/PVC | 구리 핵심, 격리되는, pvc 기갑, 강철 테이프 방연제 넣어지는, pvc 전기선 | 4~1000mm2 | |
ZR Al/PVC/STA/PVC | 알루미늄 핵심, 격리되는, pvc 기갑, 강철 테이프 방연제 넣어지는, pvc 전기선 | ||
ZR Cu/PVC/SWA/PVC | 구리 핵심, 격리되는, pvc 넣어지는 pvc 기갑, 철강선 방연제, 전기선 |
||
ZR Al/PVC/SWA/PVC | 알루미늄 핵심, 격리되는, pvc 기갑, 철강선 방연제 넣어지는, pvc 전기선 |
PVC에 의하여 격리되는 전기 케이블 기술적인 자료:
지휘자 (mm2)의 단면 | 지휘자의 종류 | 절연제 간격 (mm) | 칼집 간격 (mm) | 평균 최대. 외부 직경 (mm) | 제품 대략 무게 (kg/km) | 최대 지휘자 구리 철사. 저항 (Ω/km) | 사소 절연 저항 (MΩ.km) | |
금속을 입히는 | 아니 금속을 입히는 | |||||||
2×1.5 | 1 | 0.7 | 1.2 | 10 | 84.93 | 12.1 | 12.2 | 0.011 |
2 | 0.7 | 1.2 | 10.5 | 89.13 | 12.1 | 12.2 | 0.01 | |
2×2.5 | 1 | 0.8 | 1.2 | 11.5 | 116.99 | 7.41 | 7.56 | 0.01 |
2 | 0.8 | 1.2 | 12 | 124.84 | 7.41 | 7.56 | 0.009 | |
2×4 | 1 | 0.8 | 1.2 | 12.5 | 154.02 | 4.61 | 4.7 | 0.0085 |
2 | 0.8 | 1.2 | 13 | 162.49 | 4.61 | 4.7 | 0.0077 | |
2×6 | 1 | 0.8 | 1.2 | 13.5 | 201.43 | 3.08 | 3.11 | 0.007 |
2 | 0.8 | 1.2 | 14 | 211.74 | 3.08 | 3.11 | 0.0065 | |
2×10 | 1 | 1 | 1.4 | 16.5 | 342.84 | 1.83 | 1.84 | 0.007 |
2 | 1 | 1.4 | 17.5 | 354.15 | 1.83 | 1.84 | 0.0065 | |
2×16 | 2 | 1 | 1.4 | 20 | 481.24 | 1.15 | 1.16 | 0.0052 |
2×25 | 2 | 1.2 | 1.4 | 24 | 717.82 | 0.727 | 0.734 | 0.005 |
2×35 | 2 | 1.2 | 1.6 | 27.5 | 955.57 | 0.524 | 0.529 | 0.0044 |
3×1.5 | 1 | 0.7 | 1.2 | 10.5 | 105.86 | 12.1 | 12.2 | 0.011 |
2 | 0.7 | 1.2 | 11 | 110.82 | 12.1 | 12.2 | 0.01 | |
3×2.5 | 1 | 0.8 | 1.2 | 12 | 149.34 | 7.41 | 7.56 | 0.01 |
2 | 0.8 | 1.2 | 12.5 | 159.02 | 7.41 | 7.56 | 0.009 | |
3×4 | 1 | 0.8 | 1.2 | 13 | 201.04 | 4.61 | 4.7 | 0.0085 |
2 | 0.8 | 1.2 | 13.5 | 211.19 | 4.61 | 4.7 | 0.0077 | |
3×6 | 1 | 0.8 | 1.4 | 14.5 | 278.69 | 3.08 | 3.11 | 0.007 |
2 | 0.8 | 1.4 | 15.5 | 291.56 | 3.08 | 3.11 | 0.0065 | |
3×10 | 1 | 1 | 1.4 | 17.5 | 457.6 | 1.83 | 1.84 | 0.007 |
2 | 1 | 1.4 | 19.5 | 472.47 | 1.83 | 1.84 | 0.0065 | |
3×16 | 2 | 1 | 1.4 | 21.5 | 652.85 | 1.15 | 1.16 | 0.0052 |
3×25 | 2 | 1.2 | 1.4 | 26 | 985.18 | 0.727 | 0.734 | 0.005 |
3×35 | 2 | 1.2 | 1.6 | 29 | 1316.42 | 0.524 | 0.529 | 0.0044 |
4×1.5 | 1 | 0.7 | 1.2 | 11.5 | 129.92 | 12.1 | 12.2 | 0.011 |
2 | 0.7 | 1.2 | 12 | 137.02 | 12.1 | 12.2 | 0.01 | |
4×2.5 | 1 | 0.8 | 1.2 | 13 | 185.91 | 7.41 | 7.56 | 0.01 |
2 | 0.8 | 1.2 | 13.5 | 199.73 | 7.41 | 7.56 | 0.009 | |
4×4 | 1 | 0.8 | 1.4 | 14.5 | 264.06 | 4.61 | 4.7 | 0.0085 |
2 | 0.8 | 1.4 | 15 | 280 | 4.61 | 4.7 | 0.0077 | |
4×6 | 1 | 0.8 | 1.4 | 16 | 352.25 | 3.08 | 3.11 | 0.007 |
2 | 0.8 | 1.4 | 17 | 372.18 | 3.08 | 3.11 | 0.0065 | |
4×10 | 1 | 1 | 1.4 | 19 | 589.31 | 1.83 | 1.84 | 0.007 |
2 | 1 | 1.4 | 20.5 | 614.24 | 1.83 | 1.84 | 0.0065 | |
4×16 | 2 | 1 | 1.4 | 23.5 | 848.16 | 1.15 | 1.16 | 0.0052 |
4×25 | 2 | 1.2 | 1.6 | 27.5 | 1309.68 | 0.727 | 0.734 | 0.005 |
4×35 | 2 | 1.2 | 1.6 | 32 | 1724.19 | 0.524 | 0.529 | 0.0044 |
5×1.5 | 1 | 0.7 | 1.2 | 12 | 155.09 | 12.1 | 12.2 | 0.011 |
2 | 0.7 | 1.2 | 12.5 | 163.63 | 12.1 | 12.2 | 0.01 | |
5×2.5 | 1 | 0.8 | 1.2 | 14 | 223.98 | 7.41 | 7.56 | 0.01 |
2 | 0.8 | 1.2 | 14.5 | 240.8 | 7.41 | 7.56 | 0.009 | |
5×4 | 1 | 0.8 | 1.4 | 16 | 319.08 | 4.61 | 4.7 | 0.0085 |
2 | 0.8 | 1.4 | 17 | 338.37 | 4.61 | 4.7 | 0.0077 | |
5×6 | 1 | 0.8 | 1.4 | 17.5 | 428.24 | 3.08 | 3.11 | 0.007 |
2 | 0.8 | 1.4 | 18.5 | 452.4 | 3.08 | 3.11 | 0.0065 | |
5×10 | 1 | 1 | 1.4 | 21 | 721.03 | 1.83 | 1.84 | 0.007 |
2 | 1 | 1.4 | 22 | 750.19 | 1.83 | 1.84 | 0.0065 | |
5×16 | 2 | 1 | 1.6 | 26 | 1063.16 | 1.15 | 1.16 | 0.0052 |
5×25 | 2 | 1.2 | 1.6 | 31.5 | 1612.39 | 0.727 | 0.734 | 0.005 |
5×35 | 2 | 1.2 | 1.6 | 35 | 2127.77 | 0.524 | 0.529 | 0.0044 |
