| 지휘자 핵심: | 어닐링 구리 | 절연 재료: | 십자가에 의하여 연결되는 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 외부 칼집 물자: | 폴리 염화 비닐 (PVC) | 기갑 유형: | 기갑 비무장 DSTA/SWA/AWA |
| 전압: | 3.6KV에 35KV | 횡단면적인 지역: | 35mm2에 1000mm2 |
| 중핵의 수: | 1개의 핵심, 3개의 핵심 | 표준: | IEC60502, BS IEC ASTM DIN, GB/T12706, VDE, UL |
| 색깔: | 검정 또는 주문을 받아서 만드는 | 응용 프로그램: | 지하 건축, 산업, 동력화차 |
| 특색: | 마포 저항하는 | 케이블 칼집의 불 성과: | 케이블은 특별한 방연제 PVC 외부 칼집에 화염 시험 필요조건에 따르기 위하여 공급될 수 있습니다. |

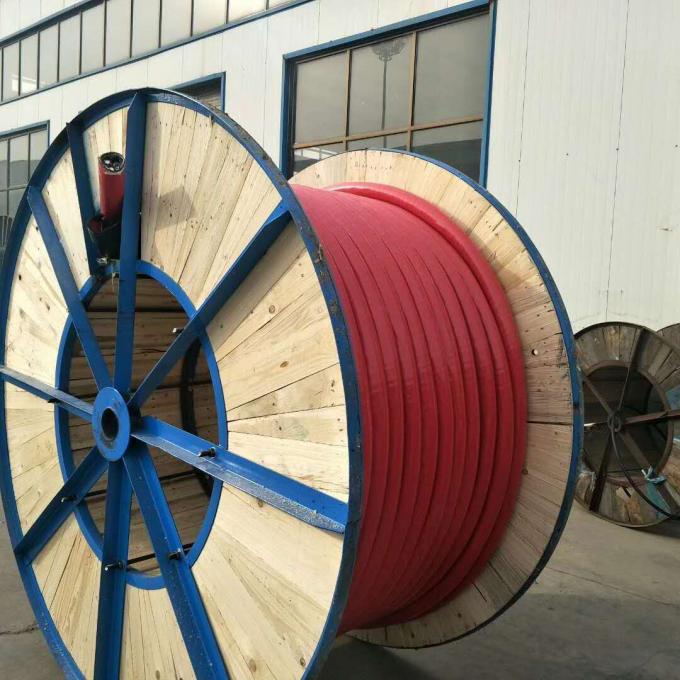

| 포장: | 선택 드럼 | ||
| 하이 라이트: | cross linked polyethylene wire,cross linked polyethylene cable |
||

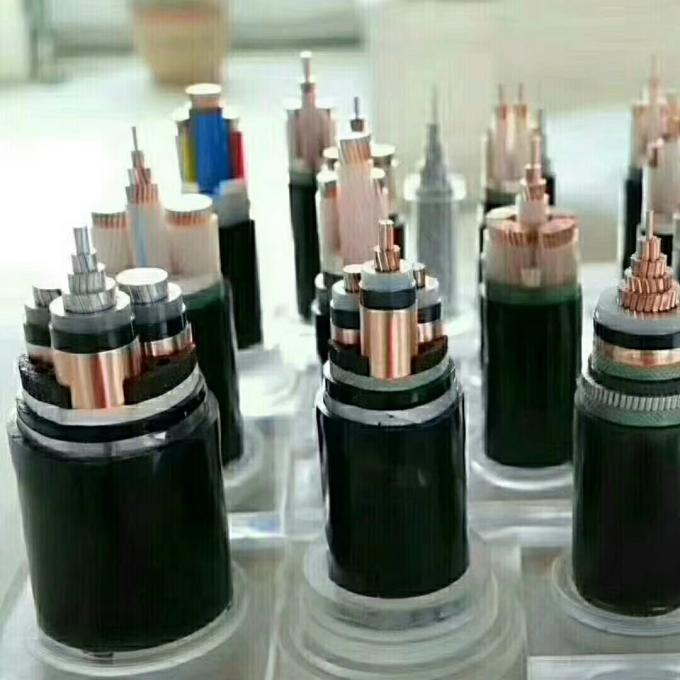

중간 전압 XLPE는 케이블 1 핵심 3 핵심 구리 기갑 케이블을 격리했습니다
STANDER:
국제 경기: IEC60502-2
동포: GB/T 12706.1-2008
건축:
1. 지휘자
– 벌거벗은 구리 종류 2에서 IEC 60228의 원, multiwire 좌초시키는 그리고 조밀한
2. 지휘자 스크린
– 안 반 지휘 코팅
3. 절연제
– 교차 결합된 폴리에틸렌 (XLPE)의 핵심 절연제
4. 절연제 스크린
– 외부 전도성 층은 핵심 절연제로 내밀고 영구히 용접했습니다
반 지휘 유형
, semiconducting 테이프는 – 외부 반 지휘 층에 - 사용되어야 합니다.
5. 금속 스크린
– 0,1 mm의 최소한도 간격을 가진 나선형의 구리 테이프.
분리기
, 분리 층은 뿐 아니라 외부 칼집의 밑에 - – 스크린에 - 사용되어야 합니다 (예를들면 끈으로 엮기).
6. 칼집
– PVC 화합물의 외부 칼집
MV XLPE에 의하여 격리되는 구리 케이블 정격 전압:
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
MV 핵심의 XLPE에 의하여 격리되는 구리 케이블 수:
1개의 핵심, 3개의 핵심
MV XLPE에 의하여 격리되는 구리 케이블 소개:
MV xlpe에 의하여 격리된 케이블은 35kv 이하에 평가된 전압을 가진 송전 그리고 배급 선을 위해 이용됩니다. PVC에 의하여 격리된 고압선과 비교해, XLPE 고압선은 하락을 놓아서, 환경 긴장 저항하는 화학 부식 저항하는 나이 들고, 또한 장기 일을 위한 간단한 구조, 라이트급 선수, 금지 저항하는 우수한 전기의 뿐만 아니라 특성을, 기계장치, 열 및, 및 고열 관용 자랑합니다.
XLPE 케이블은 임명 도중 특정 견인을 품을 수 있을 것입니다 수 있고, 기갑 xlpe 케이블은 외부 기계적인 힘 할 수 있었습니다.
XLPE에 의하여 격리되는 구리 케이블 사용법 특성:
1). 35KV까지 정격 출력 빈도 전압.
2). 최대. 지휘자의 허용한 지속적인 작용 온도: 90℃
3). 최대. 지휘자의 단락 온도는 초과하지 않을 것입니다: (5S 최장 기간) 250℃
4). 임명의 밑에 주위 온도는 0℃의 밑에 일 것이지 않습니다
5). 케이블의 구부리는 반경은 케이블 직경의 15배 보다는 더 적은이면 안됩니다.
케이블의 6).The 방연제 재산은 GB/T19666-2005의 급료 A, B, C 또는 IEC60332에 따릅니다.
XLPE에 의하여 격리되는 케이블 유형:
| 0.6/1kV XLPE에 의하여 격리되는 전기선 | |||
| XLPE 케이블 유형 | 묘사 | 핵심 | Nomi 단면도 지역 (mm2) |
| Cu/XLPE/PVC | 구리 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 |
1개의 핵심 2 핵심 3 핵심 4 핵심 5 핵심 3+1 핵심 3+2 핵심 4+1 핵심 |
1.5, 2.5, 4, 6, 10, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 1000년 |
| Al/XLPE/PVC | 알루미늄 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 | ||
| Cu/XLPE/STA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Al/XLPE/STA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Cu/XLPE/SWA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| Al/XLPE/SWA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| 중간 전압 XLPE에 의하여 격리되는 전기선 | |||
| XLPE 케이블 유형 | 묘사 | 핵심 | Nomi 단면도 지역 (mm2) |
| Cu/XLPE/PVC | 구리 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 |
1개의 핵심
3 핵심
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 1000년 |
| Al/XLPE/PVC | 알루미늄 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 | ||
| Cu/XLPE/STA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Al/XLPE/STA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Cu/XLPE/SWA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| Al/XLPE/SWA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
12/20KV 1 핵심 XLPE에 의하여 격리되는 케이블 기술적인 자료:
| 핵심과 십자가 - SEC의 아니. | 가동 전압 최대. |
명목상 전압 U0/U |
절연제 간격 |
칼집 간격 명목상 가치 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | 20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
| ² mm | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 1 x 35 | 24 | 12/ 20 | 5.5 | 1.8 | 24.9 | 860 | 205 | 190 | 0.52 |
| 1 x 50 | 24 | 12/ 20 | 5.5 | 1.8 | 26.4 | 1138년 | 245 | 225 | 0.39 |
| 1 x 70 | 24 | 12/ 20 | 5.5 | 1.9 | 28.1 | 1281년 | 305 | 275 | 0.27 |
| 1 x 95 | 24 | 12/ 20 | 5.5 | 1.9 | 29.9 | 1570년 | 370 | 330 | 0.19 |
| 1 x 120 | 24 | 12/ 20 | 5.5 | 2.0 | 31.3 | 1839년 | 430 | 375 | 0.15 |
| 1 x 150 | 24 | 12/ 20 | 5.5 | 2.0 | 33.1 | 2174 | 490 | 425 | 0.12 |
| 1 x 185 | 24 | 12/ 20 | 5.5 | 2.1 | 34.7 | 2540 | 560 | 480 | 0.10 |
| 1 x 240 | 24 | 12/ 20 | 5.5 | 2.2 | 37.1 | 3120 | 665 | 555 | 0.08 |
| 1 x 300 | 24 | 12/ 20 | 5.5 | 2.2 | 39.5 | 3746 | 765 | 630 | 0.06 |
| 1 x 400 | 24 | 12/ 20 | 5.5 | 2.3 | 44.1 | 4863 | 890 | 725 | 0.05 |
| 1 x 500 | 24 | 12/ 20 | 5.5 | 2.4 | 47.6 | 5905 | 1030년 | 825 | 0.04 |
| 1 x 630 | 24 | 12/ 20 | 5.5 | 2.5 | 51.3 | 7220 | 1190년 | 940 | 0.03 |
