| 지휘자: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연 재료: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 칼집: | 폴리 염화 비닐 (PVC) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 색깔: | 까만 필요조건으로 |

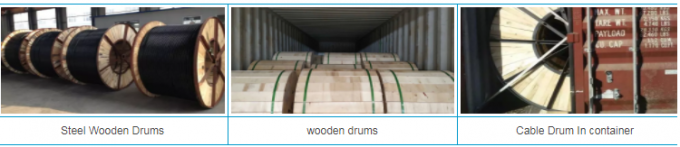

| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 응용 프로그램: | 지하, 건축, 산업, 전원 분배 및 전송선 | 정격된 전압: | 3.6/6kv에 26/35kv |
| 하이 라이트: | mv power cable,xlpe medium voltage cables |
||
중간 전압 낮은 전압 지하 케이블 낮은 연기 0의 할로겐 철사
중간 전압 고압선 기준
국제 경기: IEC60502-2
동포: GB/T 12706.1-2008
다른 기준: 고객의 특별한 요구에 따라 BS DIN 및 ICEA, 디자인 & 제조 특별한 고압선과 같은.

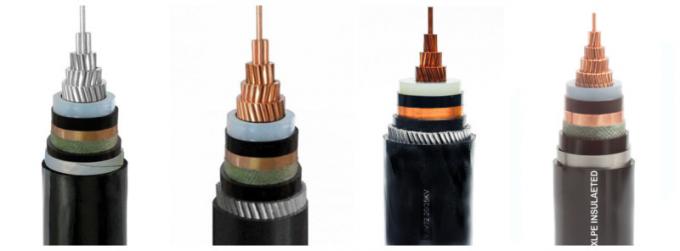

중간 전압 고압선 건축
1. 지휘자
– 벌거벗은 구리 종류 2에서 IEC 60228의 원, multiwire 좌초시키는 그리고 조밀한
2. 지휘자 스크린
– 안 반 지휘 코팅
3. 절연제
– 교차 결합된 폴리에틸렌 (XLPE)의 핵심 절연제
4. 절연제 스크린
– 외부 전도성 층은 핵심 절연제로 내밀고 영구히 용접했습니다
반 지휘 유형
, semiconducting 테이프는 – 외부 반 지휘 층에 - 사용되어야 합니다.
5. 금속 스크린
– 0,1 mm의 최소한도 간격을 가진 나선형의 구리 테이프.
분리기
, 분리 층은 뿐 아니라 외부 칼집의 밑에 - – 스크린에 - 사용되어야 합니다 (예를들면 끈으로 엮기).
6. 칼집
– PVC 화합물의 외부 칼집
중간 전압 고압선 특성
|
건축 특성 |
|
|
지휘자 모양 |
좌초되는 안내장 (RM) |
|
무연 |
그렇습니다 |
|
절연제 |
XLPE |
|
스크린 |
구리 테이프 |
|
침구의 물자 |
별거 테이프 |
|
외부 칼집 |
PVC |
|
사용법 특성 |
|
|

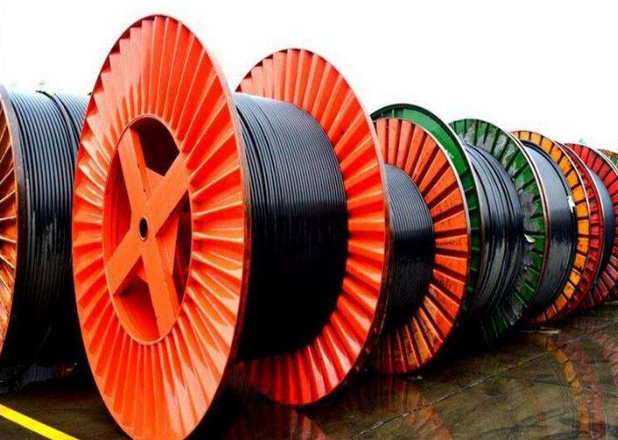

포장 |
강철 나무로 되는 드럼 |
|
최소한도 임명 온도 |
-20 °C |
|
최대. 서비스에 있는 지휘자 온도 |
90 °C |
|
최대 단락. 지휘자 온도 |
250 °C |
|
놓을 경우의 구부리는 요인 |
20의 x D 단 하나 핵심 케이블 15의 x D 다핵 케이블 |
|
중간 전압 XLPE에 의하여 격리되는 고압선 유형 |
|||
|
MV 케이블 유형 |
묘사 |
핵심 |
Nomi 단면도 지역 (mm2) |
|
Cu 또는 Al/XLPE/PVC |
구리 또는 알루미늄 핵심, 넣어지는 pvc 격리되는, xlpe 전기 케이블 |
1개의 핵심
3 핵심
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 1000년 |
|
Cu 또는 Al/XLPE/STA/PVC |
구리 또는 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기 케이블 |
||
|
Cu 또는 Al/XLPE/SWA/PVC |
구리 또는 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기 케이블 |
||
1 핵심 12/20KV 고압선 자료
|
핵심과 십자가 - SEC의 아니. |
가동 |
명목상 |
절연제 |
칼집 |
외부 Ø |
무게 |
공기 30℃에 있는 현재 등급 |
현재 등급은 20℃를 매장했습니다 |
20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
|
² mm |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
1 x 35 |
24 |
12/ 20 |
5.5 |
1.8 |
24.9 |
860 |
205 |
190 |
0.52 |
|
1 x 50 |
24 |
12/ 20 |
5.5 |
1.8 |
26.4 |
1138년 |
245 |
225 |
0.39 |
|
1 x 70 |
24 |
12/ 20 |
5.5 |
1.9 |
28.1 |
1281년 |
305 |
275 |
0.27 |
|
1 x 95 |
24 |
12/ 20 |
5.5 |
1.9 |
29.9 |
1570년 |
370 |
330 |
0.19 |
|
1 x 120 |
24 |
12/ 20 |
5.5 |
2.0 |
31.3 |
1839년 |
430 |
375 |
0.15 |
|
1 x 150 |
24 |
12/ 20 |
5.5 |
2.0 |
33.1 |
2174 |
490 |
425 |
0.12 |
|
1 x 185 |
24 |
12/ 20 |
5.5 |
2.1 |
34.7 |
2540 |
560 |
480 |
0.10 |
|
1 x 240 |
24 |
12/ 20 |
5.5 |
2.2 |
37.1 |
3120 |
665 |
555 |
0.08 |
|
1 x 300 |
24 |
12/ 20 |
5.5 |
2.2 |
39.5 |
3746 |
765 |
630 |
0.06 |
|
1 x 400 |
24 |
12/ 20 |
5.5 |
2.3 |
44.1 |
4863 |
890 |
725 |
0.05 |
|
1 x 500 |
24 |
12/ 20 |
5.5 |
2.4 |
47.6 |
5905 |
1030년 |
825 |
0.04 |
|
1 x 630 |
24 |
12/ 20 |
5.5 |
2.5 |
51.3 |
7220 |
1190년 |
940 |
0.03 |
3 핵심 12/20KV 고압선 자료
|
No.cores x 십자가 SEC. |
가동 |
명목상 |
절연제 |
칼집 |
외부 Ø |
무게 |
공기 30℃에 있는 현재 등급 |
현재 등급은 20℃를 매장했습니다 |
20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
|
² mm |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
3 x 35 |
24 |
12/20 |
5.5 |
2.6 |
52.5 |
3023 |
155 |
185 |
0.52 |
|
3 x 50 |
24 |
12/20 |
5.5 |
2.7 |
55.5 |
3891 |
180 |
218 |
0.39 |
|
3 x 70 |
24 |
12/20 |
5.5 |
2.8 |
59.3 |
4396 |
223 |
267 |
0.27 |
|
3 x 95 |
24 |
12/20 |
5.5 |
3.0 |
63 |
5264 |
271 |
318 |
0.19 |
|
3 x 120 |
24 |
12/20 |
5.5 |
3.1 |
66.2 |
6190 |
312 |
363 |
0.15 |
|
3 x 150 |
24 |
12/20 |
5.5 |
3.2 |
69.8 |
7240 |
363 |
417 |
0.12 |
|
3 x 185 |
24 |
12/20 |
5.5 |
3.3 |
73.7 |
8499 |
404 |
460 |
0.1 |
|
3 x 240 |
24 |
12/20 |
5.5 |
3.5 |
78.6 |
10353 |
471 |
531 |
0.08 |
|
3 x 300 |
24 |
12/20 |
5.5 |
3.6 |
83.8 |
12328 |
536 |
596 |
0.06 |
|
3 x 400 |
24 |
12/20 |
5.5 |
3.8 |
93.6 |
15921 |
630 |
684 |
0.05 |
