| 지휘자: | 구리, 알루미늄, 알루미늄 합금 | 단열재: | XLPE, PVC의 PE |
|---|---|---|---|
| 색깔: | 블랙 또는 귀하의 요청으로 | 표준: | GB/T12527, BS, IEC, ASTM, DIN |
| 정격된 전압: | 1KV, 10KV, 35KV | 포장: | 나무로 되는 드럼, 강철 나무로 되는 드럼, 코일 |
| 견본: | 자유로운, 제안하는 | ||
| 하이 라이트: | aerial bundled cable,abc power cable |
||

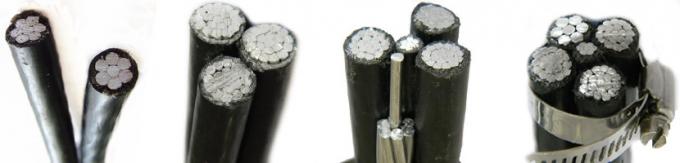

XLPE PVC PE Abc 공중 송전을 위한 알루미늄 케이블 5 핵심
ABC 공중선에 의하여 묶이는 케이블의 기준
IEC228, IEC209, IEC60502, ASTM ANSI/ICEA S-76-474, NFC 33-209, HRN HD 626 S1/DIN VDE 0276 부 626/BS7870/GB/T12527-2008
ABC 공중선에 의하여 묶이는 케이블의 유형
| 아니다. | 제품 유형 | 신청 |
| 1 | PVC에 의하여 격리되는 공중 뭉치 케이블 | 공중 송전을 위해 |
| 2 | PE에 의하여 격리되는 공중 뭉치 케이블 | |
| 3 | XLPE에 의하여 격리되는 공중 뭉치 케이블 | |
| 4 | PVC에 의하여 격리되는 공중 b undle 케이블을 가진 강철에 의하여 강화되는 알루미늄 철사 | 공중 송전을 위해, 온건한 당기는 힘을 품을 수 있습니다. |
ABC 공중선에 의하여 묶이는 케이블의 생산 범위
전압: 1kv, 10kv, 35kv
핵심의 아니: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
명목상 단면적: 10~1500mm2

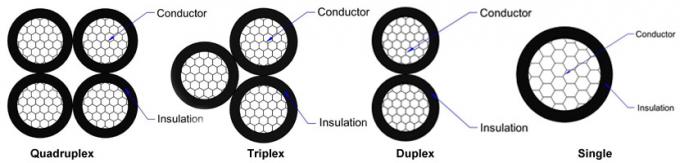

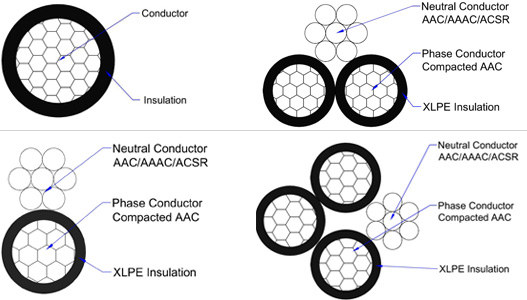

ABC 공중선에 의하여 묶이는 케이블의 건축:
단계 지휘자: 구리, 알루미늄, 좌초되는 알루미늄 합금
중립 지휘자: 좌초되는 알루미늄 (AAC), 좌초되는 알루미늄 합금 (AAAC), 강화되는 알루미늄 지휘자 강철 (ACSR)
절연제: PVC, XLPE의 PE
(말: 이것은 다만 평상가설입니다. HUANGHE 케이블은 또한 당신의 특별한 필요조건에 따라 케이블을 디자인하고 생성할 수 있습니다.)
ABC 공중선에 의하여 묶이는 케이블의 신청:
격리된 단 하나 핵심 공중 케이블
커버된 선 철사는 머리 위 이차 배급 선을 위해 1 차적으로 이용됩니다. 그것은 설치될 때 - 격리한 지휘자 전기로 이지 않으며 벌거벗은 지휘자로 대우됩니다.
이중 서비스 하락 케이블
임시 서비스를 위한 120 볼트 공중 서비스를 건축 용지의, 옥외 또는 거리 조명에 공급하기 위하여. 600 볼트에 서비스를 위해 또는 75의 °C 최대의 지휘자 온도에 낮추십시오.
세겹 서비스 하락 케이블
전원을 공용품의 선에서 소비자의 weatherhead에 공급하기 위하여. 600 볼트 십자가를 위한 폴리에틸렌 절연제 90°C 최대를 위한 75°Cmaximum의 지휘자 온도에 더 적은에 서비스를 위해 (단계에 단계) 절연제를 연결했습니다.
4중 서비스 하락 케이블
종업원 출입구 케이블에 연결되는 사용자의 서비스 머리에 극 거치된 변압기에서 3 단계 전원을, 보통, 공급하기 위하여 사용하는. 600 볼트 더 적은 단계의 전압과 폴리에틸렌을 위한 75°C를 초과하는 지휘자 온도에 사용되기 위하여 아니 실행하기 위하여 지휘자를 격리했습니다 또는 십자가에 의하여 연결된 폴리에틸렌을 위한 90°C는 지휘자를 격리했습니다.
600V ABC 공중선에 의하여 묶이는 케이블 자료
| 핵심 x 명목상 단면의 수 | 전반적인 직경 | 무게 | 최대 지휘자 저항 | 최소한도 끊는 짐 | 현재 등급 |
| No.×mm ² | mm | Kg/Km | Ω/Km | kN | A |
| 1x16 RM | 8,0 | 74 | 1910년 | 2,5 | 72 |
| 1x25 RM | 9,0 | 106 | 1200년 | 4,0 | 107 |
| 1x95 RM | 15,4년 | 333 | 0,320 | 13,7년 | 240 |
| 1x185 RM | 21,0 | 611 | 0,164 | 28,7 | 389 |
| 1x240 RM | 24,0 | 801 | 0,125 | 37,2 | 467 |
| 2x16 RM | 15,6년 | 147 | 1910년 | 2,5 | 72 |
| 2x25 RM | 18,0년 | 208 | 1200년 | 4,0 | 107 |
| 2x70 RM | 25,4 | 505 | 0,443 | 10,7년 | 205 |
| 4x16 RM | 18,8년 | 286 | 1910년 | 2,5 | 72 |
| 4x70 RM | 31,8 | 1.009 | 0,443 | 10,7년 | 205 |
| 4x95 RM | 37,8 | 1.332 | 0,320 | 13,7년 | 240 |
| 4x70 + 1x25 RM | 360 | 1105년 | 0,443/1,200 | 10,7/4,0 | 205/107 |
| 4x70 + 2x25 RM | 400 | 1217년 | 0,443/1,200 | 10,7/4,0 |
205/107 |
