| 지휘자: | 구리/알루미늄 | 절연제: | XLPE |
|---|---|---|---|
| 기갑: | DSTA/SWA/AWA | 칼집: | PVC/PE |
| 전압: | 600V에 35KV | 핵심: | 1-5 핵심 |
| 표준: | BS/IEC/ASTM/DIN | ||
| 하이 라이트: | xlpe insulated cable,xlpe power cable |
||

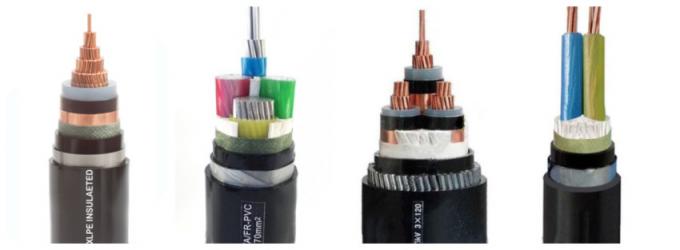

DSTA SWA AWA XLPE에 의하여 격리된 케이블 1에서 5 핵심은 알루미늄 지휘자를 구리로 쌉니다
1. XLPE에 의하여 격리되는 케이블의 기준:
GB12706 (IEC60502에 동등한 것)에 따르면. 케이블은 또한 요구로 ASTM의 기준에 의해, BS, DIN 및 AS/NZS 또는 다른 기준 producted 할 수 있었습니다.
2. XLPE에 의하여 격리되는 케이블의 정격 전압:
0.6/1KV, 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

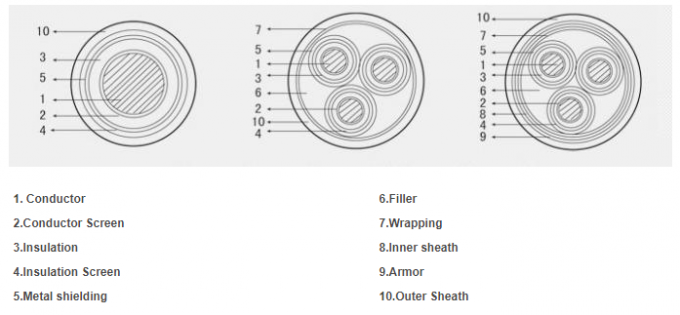

3. XLPE에 의하여 격리되는 케이블의 건축:
지휘자: 구리 또는 알루미늄
절연제: XLPE
안 칼집: PVC 또는 PE
기갑: 두 배 강철 테이프 (DSTA)의 직류 전기를 통한 철강선 (SWA)의 알루미늄 철사 기갑 (AWA)
외부 칼집: PVC 또는 PE
4. XLPE에 의하여 격리되는 케이블의 특성:
a. 최대. XLPE에 의하여 격리된 케이블의 장기간 작용 온도는 90°C.입니다.
b. 최대. 단락 온도는 5 초에 있는 250°C를 초과하는 것이 아닙니다.
c. 케이블의 온도를 설치하는 것은 0°C. 보다는 더 적은 아닙니다이어야 합니다.
D. 할 수 없는 충분한 기계적인 잡아당기기를 가진 가을의 한계 없이 놓이십시오. 단 하나 핵심 케이블은 철 관에서 놓이거나 케이블의 주위에 돈 철 공구에 의해 고쳐질 수 없습니다.
5. 전기 케이블의 유형:
| 유형 | 지적 | |
| YJV | 격리되는 구리 지휘자, XLPE, PVC에 의하여 넣어지는 전기 케이블 | 비무장 전기 케이블 |
| YJLV | 격리되는 알루미늄 지휘자, XLPE, PVC에 의하여 넣어지는 전기 케이블 | |
| YJY | 격리되는 구리 지휘자, XLPE, PE에 의하여 넣어지는 전기 케이블 | |
| YJLY | 격리되는 알루미늄 지휘자, XLPE, PE에 의하여 넣어지는 전기 케이블 | |
| YJV22 | , 기갑 강철 테이프 격리된, 구리 지휘자, XLPE PVC는 전기 케이블을 넣었습니다 | 기갑 전기 케이블 |
| YJLV22 | , 기갑 강철 테이프 격리된, 알루미늄 지휘자, XLPE PVC는 전기 케이블을 넣었습니다 | |
| YJV23 | , 기갑 강철 테이프 격리된, 구리 지휘자, XLPE PE는 전기 케이블을 넣었습니다 | |
| YJLV23 | , 기갑 강철 테이프 격리된, 알루미늄 지휘자, XLPE PE는 전기 케이블을 넣었습니다 | |
| YJV32 | , 기갑 철강선 격리된, 구리 지휘자, XLPE PVC는 전기 케이블을 넣었습니다 | 기갑 전기 케이블 |
| YJLV32 | , 기갑 철강선 격리된, 알루미늄 지휘자, XLPE PVC는 전기 케이블을 넣었습니다 | |
| YJV33 | , 기갑 철강선 격리된, 구리 지휘자, XLPE PE는 전기 케이블을 넣었습니다 | |
| YJLV33 | , 기갑 철강선 격리된, 알루미늄 지휘자, XLPE PE는 전기 케이블을 넣었습니다 |
6. 1개의 핵심 전기 케이블의 기술적인 자료:
| 핵심과 십자가 - SEC의 아니. | 가동 전압 최대. |
명목상 전압 U0/U |
절연제 간격 |
칼집 간격 명목상 가치 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | 20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
| ² mm | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 1 x 35 | 24 | 12/ 20 | 5.5 | 1.8 | 24.9 | 860 | 205 | 190 | 0.52 |
| 1 x 50 | 24 | 12/ 20 | 5.5 | 1.8 | 26.4 | 1138년 | 245 | 225 | 0.39 |
| 1 x 70 | 24 | 12/ 20 | 5.5 | 1.9 | 28.1 | 1281년 | 305 | 275 | 0.27 |
| 1 x 95 | 24 | 12/ 20 | 5.5 | 1.9 | 29.9 | 1570년 | 370 | 330 | 0.19 |
| 1 x 120 | 24 | 12/ 20 | 5.5 | 2.0 | 31.3 | 1839년 | 430 | 375 | 0.15 |
| 1 x 150 | 24 | 12/ 20 | 5.5 | 2.0 | 33.1 | 2174 | 490 | 425 | 0.12 |
| 1 x 185 | 24 | 12/ 20 | 5.5 | 2.1 | 34.7 | 2540 | 560 | 480 | 0.10 |
| 1 x 240 | 24 | 12/ 20 | 5.5 | 2.2 | 37.1 | 3120 | 665 | 555 | 0.08 |
| 1 x 300 | 24 | 12/ 20 | 5.5 | 2.2 | 39.5 | 3746 | 765 | 630 | 0.06 |
| 1 x 400 | 24 | 12/ 20 | 5.5 | 2.3 | 44.1 | 4863 | 890 | 725 | 0.05 |
| 1 x 500 | 24 | 12/ 20 | 5.5 | 2.4 | 47.6 | 5905 | 1030년 | 825 | 0.04 |
| 1 x 630 | 24 | 12/ 20 | 5.5 | 2.5 | 51.3 | 7220 | 1190년 | 940 | 0.03 |
|
No.cores x 십자가 SEC. |
가동 |
명목상 |
절연제 |
칼집 |
외부 Ø |
무게 |
공기 30℃에 있는 현재 등급 |
현재 등급은 20℃를 매장했습니다 |
20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
| ² mm | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 3 x 35 | 24 | 12/20 | 5.5 | 2.6 | 52.5 | 3023 | 155 | 185 | 0.52 |
| 3 x 50 | 24 | 12/20 | 5.5 | 2.7 | 55.5 | 3891 | 180 | 218 | 0.39 |
| 3 x 70 | 24 | 12/20 | 5.5 | 2.8 | 59.3 | 4396 | 223 | 267 | 0.27 |
| 3 x 95 | 24 | 12/20 | 5.5 | 3.0 | 63 | 5264 | 271 | 318 | 0.19 |
| 3 x 120 | 24 | 12/20 | 5.5 | 3.1 | 66.2 | 6190 | 312 | 363 | 0.15 |
| 3 x 150 | 24 | 12/20 | 5.5 | 3.2 | 69.8 | 7240 | 363 | 417 | 0.12 |
| 3 x 185 | 24 | 12/20 | 5.5 | 3.3 | 73.7 | 8499 | 404 | 460 | 0.1 |
| 3 x 240 | 24 | 12/20 | 5.5 | 3.5 | 78.6 | 10353 | 471 | 531 | 0.08 |
| 3 x 300 | 24 | 12/20 | 5.5 | 3.6 | 83.8 | 12328 | 536 | 596 | 0.06 |
| 3 x 400 | 24 | 12/20 | 5.5 | 3.8 | 93.6 | 15921 | 630 | 684 | 0.05 |
