| 지휘자 핵심: | 어닐링 구리 | 절연 재료: | 십자가에 의하여 연결되는 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 외부 칼집 물자: | 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE) | 기갑 층: | 기갑 비무장 DSTA/SWA/AWA |
| 정격된 전압: | 0.6/1KV-26/35KV | 횡단면적인 지역: | 0.75mm2-1000mm2 |
| 중핵의 수: | 1개의 핵심에서 5개의 핵심 | 표준: | IEC60502, BS IEC ASTM DIN, GB/T12706, VDE, UL |
| 색깔: | 검정 또는 주문을 받아서 만드는 | 응용 프로그램: | 지하 건축, 산업, 동력화차 |
| 특색: | 마포 저항하는 | 포장: | 선택 드럼 |
| 하이 라이트: | cross linked polyethylene cable,xlpe insulated wire |
||

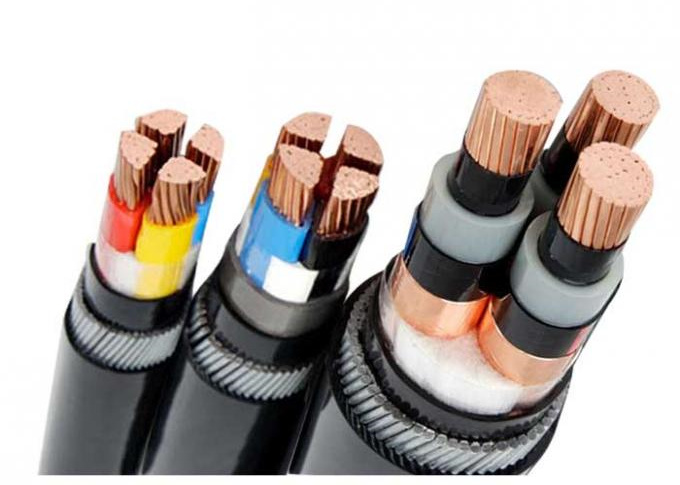

지하 Xlpe는 Pvc에 의하여 넣어진 케이블 구리 지휘자 1 핵심 - 5개의 핵심을 격리했습니다
XLPE는 구리 케이블 평가한 전압을 격리했습니다:
0.6/1KV, 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
핵심의 XLPE에 의하여 격리되는 구리 케이블 수:
1개의 핵심, 2는, 3 응어리를 뺍니다, 3+1 응어리를 뺍니다, 3+2 응어리를 뺍니다, 4 응어리를 뺍니다, 4+1 응어리를 뺍니다, 5 핵심 응어리를 뺍니다 (0.6/1KV)
1개의 핵심, 3 핵심 (3.6KV에 35KV)
XLPE에 의하여 격리되는 구리 케이블 신청:
XLPE에 의하여 격리된 구리 케이블은 넓게 실내에를 위해 적용 가능합니다, 야외에서 그리고 발전소, 기업, 도시 전력 공급 네트워크 등을 위한 지하 목적.
XLPE에 의하여 격리되는 구리 케이블 특징:
XLPE에 의하여 격리된 구리 케이블은 강한 기계적인 힘, 노후화, envioronmental 긴장 및 화학물질 resistancr로 입니다. 케이블은 고열 조건 하에서 오랫동안 작동하기 위하여 abiliable 입니다.
| 건축 특성 | |
| 지휘자 모양 | 좌초되는 안내장 (RM) |
| 무연 | 그렇습니다 |
| 절연제 | XLPE |
| 스크린 | 구리 테이프 (중간 전압 케이블) |
| 침구의 물자 | 별거 테이프 |
| 외부 칼집 | PVC/PE |
| 사용법 특성 | |
| 포장 | 강철 나무로 되는 드럼 |
| 최소한도 임명 온도 | -20 °C |
| 최대. 서비스에 있는 지휘자 온도 | 90 °C |
| 최대 단락. 지휘자 온도 | 250 °C |
| 놓을 경우의 구부리는 요인 |
20의 x D 단 하나 핵심 케이블 15의 x D 다핵 케이블 |
XLPE에 의하여 격리되는 케이블 유형:
| 0.6/1kV XLPE에 의하여 격리되는 전기선 | |||
| XLPE 케이블 유형 | 묘사 | 핵심 | Nomi 단면도 지역 (mm2) |
| Cu/XLPE/PVC | 구리 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 |
1개의 핵심 2 핵심 3 핵심 4 핵심 5 핵심 3+1 핵심 3+2 핵심 4+1 핵심 |
1.5, 2.5, 4, 6, 10, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 1000년 |
| Al/XLPE/PVC | 알루미늄 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 | ||
| Cu/XLPE/STA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Al/XLPE/STA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Cu/XLPE/SWA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| Al/XLPE/SWA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| 중간 전압 XLPE에 의하여 격리되는 전기선 | |||
| XLPE 케이블 유형 | 묘사 | 핵심 | Nomi 단면도 지역 (mm2) |
| Cu/XLPE/PVC | 구리 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 |
1개의 핵심
3 핵심
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 1000년 |
| Al/XLPE/PVC | 알루미늄 핵심, 넣어지는 pvc 격리되는, xlpe 전기선 | ||
| Cu/XLPE/STA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Al/XLPE/STA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 강철 테이프 전기선 | ||
| Cu/XLPE/SWA/PVC | 구리 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
| Al/XLPE/SWA/PVC | 알루미늄 핵심, 격리되는, xlpe 넣어지는 pvc 기갑, 철강선 전기선 | ||
1KV XLPE에 의하여 격리되는 구리 케이블 (Uarmoured) 기술적인 자료:
| No.cores x 십자가 SEC. |
절연제 간격 |
칼집 간격 명목상 가치 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | 20℃에 최대 DC 저항 |
| mm2 | mm | mm | mm | kg/km | A | A | Ω/km |
| 3x1.5 | 0.7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
| 3x2.5 | 0.7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
| 3x4.0 | 0.7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
| 3x6.0 | 0.7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
| 3x10 | 0.7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
| 3x16 | 0.7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
| 3x25 | 0.9 | 1.8 | 21.0 | 954 | 115 | 138 | 0.73 |
| 3x35 | 0.9 | 1.8 | 23.1 | 1266년 | 140 | 165 | 0.52 |
| 3x50 | 1.0 | 1.8 | 23.4 | 1614년 | 168 | 198 | 0.39 |
| 3x70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0.27 |
| 3x95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0.19 |
| 3x120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0.15 |
| 3x150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0.12 |
| 3x185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0.10 |
| 3x240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0.08 |
| 3x300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0.06 |
