| 지휘자: | 구리, 알루미늄 | 단열재: | 폴리 염화 비닐 (PVC) |
|---|---|---|---|
| 기갑: | DSTA, SWA, AWA | 외부 칼집: | PVC, LSZH |
| 견본: | 무료 샘플 | 색깔: | 까만 필요조건으로 |
| 응용 프로그램: | 건축, 산업의, 지하 등. | 표준: | IEC, JIS, UL, BS, IEC, ASTM, DIN |
| 하이 라이트: | low voltage electrical wire,low voltage armored cable |
||

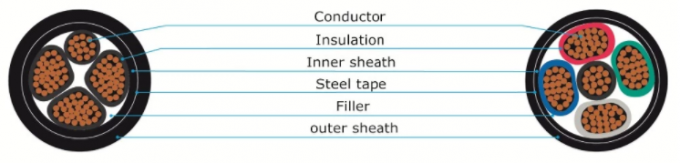

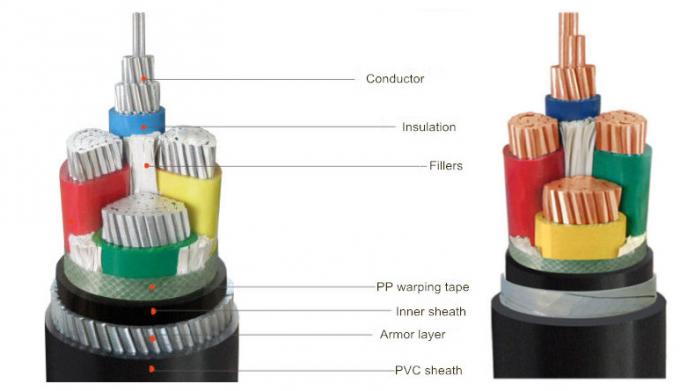

PVC는 0.75mm2 - 1000mm2에서 낮은 전압 전기 케이블 LSZH를 격리했습니다
지휘자: 단단한 좌초된 구리 또는 알루미늄
절연제: 폴리 염화 비닐 (PVC)
충전물: 쌓인 바인딩 테이프를 가진 폴리프로필렌 필라멘트
바인더: 의무적인 테이프
안 칼집: 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE)
Armouring: AWA (알루미늄 철사 기갑) 또는 SWA (철강선 기갑) 또는 STA (강철 테이프 기갑) 또는 비무장
칼집: 폴리 염화 비닐 (PVC)
PVC에 의하여 격리되는 낮은 전압 전기 케이블 신청
낮은 전압 pvc에 의하여 격리된 전기 케이블은 0.6/1kV 이하 AC에 의하여 평가된 전압 Uo/U를 가진 전력 전송과 배급 선을 위해 이용됩니다. 습기차고 젖은 위치에 있는 옥외와 실내 임명을 위해, 직접 과량 기계적인 긴장이 경사지고는 그리고 이동하는 지형과 수직 기울어지는 놓기에서 뿐 아니라 미끄러지기에 감염되기 쉬운 위치에서 출석하 배경에서 놓아.
PVC에 의하여 격리되는 낮은 전압 전기 케이블 NORMINAL 지역
0.75mm2, 1mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10m2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2, 800mm2, 1000mm2
낮은 전압 전기 케이블 핵심
1개의 핵심, 2는, 3 응어리를 뺍니다, 4 응어리를 뺍니다, 5 응어리를 뺍니다, 2+1 응어리를 뺍니다, 3+1 응어리를 뺍니다, 3+2 응어리를 뺍니다, 4+1 핵심 응어리를 뺍니다
PVC에 의하여 격리되는 낮은 전압 케이블 특징
1. 장기 작동 온도: 70℃
2. 단락 온도: 160℃ 보다는 더 많은 것 아닙니다. (최후는 5 초 이상 이지 않습니다).
3. 온도를 놓기: 0℃ 보다는 더 적은 아닙니다.
4. 임명, 쉬운 구부리고는 및 빛을 위해 쉬운.

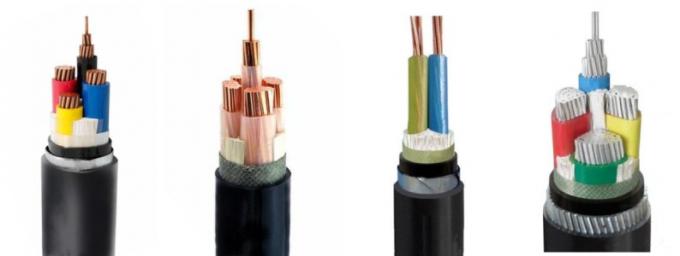

PVC에 의하여 격리되는 낮은 전압 전기 케이블 유형
| 유형 | 이름 |
|
VV VLV |
구리 (알루미늄) 지휘자, PVC는 고압선을 격리하고 넣었습니다 |
|
VY VLY |
(알루미늄) 지휘자, 격리된 PVC, PE에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV22 VLV22 |
(알루미늄) 지휘자, 기갑 강철 테이프 격리된, PVC PVC에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV23 VLV23 |
(알루미늄) 지휘자, 기갑 강철 테이프 격리된, PVC PE에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV32 VLV32 |
(알루미늄) 지휘자, 기갑 정밀한 강철 철사 격리된, PVC PVC에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV33 VLV33 |
(알루미늄) 지휘자, 격리된 PVC, PE에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV42 VLV42 |
(알루미늄) 지휘자, 기갑 두꺼운 강철 철사 격리된, PVC PVC에 의하여 넣어진 고압선 구리로 싸십시오 |
|
VV43 VLV43 |
(알루미늄) 지휘자, 기갑 두꺼운 강철 철사 격리된, PVC PE에 의하여 넣어진 고압선 구리로 싸십시오 |
3 핵심 비무장 PVC 낮은 전압 케이블 자료
| No.cores x 십자가 SEC. |
절연제 간격 |
명목상 칼집 |
외부 Ø 대강. |
무게 대강. |
공기 30℃에 있는 현재 등급 | 현재 등급은 20℃를 매장했습니다 | 20℃에 최대 DC 저항 |
|---|---|---|---|---|---|---|---|
| ² mm | mm | mm | mm | kg/km | A | A | Ω/km |
| 3×1.5 | 0.7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
| 3×2.5 | 0.7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
| 3×4.0 | 0.7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
| 3×6.0 | 0.7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
| 3×10 | 0.7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
| 3×16 | 0.7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
| 3×25 | 0.9 | 1.8 | 21.0 | 954 | 115 | 138 | 0.73 |
| 3×35 | 0.9 | 1.8 | 23.1 | 1266년 | 140 | 165 | 0.52 |
| 3×50 | 1.0 | 1.8 | 23.4 | 1614년 | 168 | 198 | 0.39 |
| 3×70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0.27 |
| 3×95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0.19 |
| 3×120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0.15 |
| 3×150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0.12 |
| 3×185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0.10 |
| 3×240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0.08 |
| 3×300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0.06 |
