응용 프로그램: | 간접비 | 절연 재료: | 아무도, 벌거벗은 |
---|---|---|---|
재킷: | 아무도, 벌거벗은 | 표준: | ASTM B232, IEC61089, GB/T 1179-2008 등. |

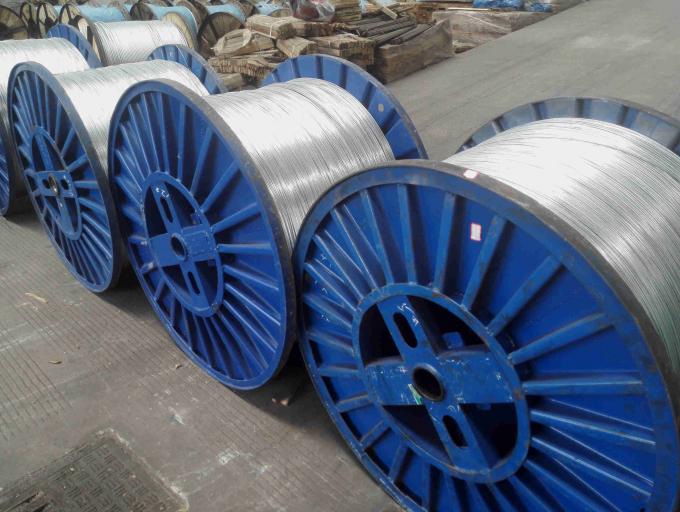

포장: | 코일, 나무로 되는 드럼, 강철 나무로 되는 드럼 | 보증: | 1 년 |
하이 라이트: | all aluminum alloy conductor,bare overhead conductors |
ASTM B232는 지휘자 벌거벗은 ACSR AAC AAAC ACC의 머리 위 지휘자를 드러냅니다
벌거벗은 지휘자 유형
벌거벗은 지휘자 유형 | 묘사 | 명목상 단면도 지역 (mm2) |
ACC | 모든 구리 지휘자 |
16, 25, 35, 50, 70, 95, 120, 150, 185, 210, 240, 300, 400, 500, 630, 800 |
AAC | 모든 알루미늄 지휘자 | |
AAAC | 모든 알루미늄 합금 지휘자 | |
ACSR | 강화되는 알루미늄 지휘자 강철 |
벌거벗은 지휘자 특징
1. 높은 장력 강도
2. 장수
3. 무게에 있는 빛
4. 높은 뿐 아니라 여분 높은 머리 위 전압을 위해 적당한 일렬로 세웁니다
벌거벗은 지휘자 기준
ASTM B232, IEC61089, BS215, DIN48204, BS EN50182, GB/T 1179-2008 등.

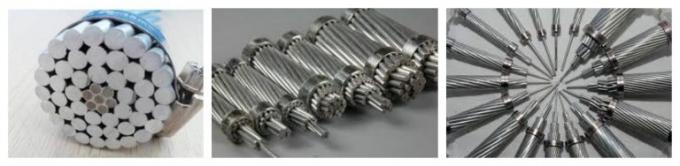

벌거벗은 지휘자 묘사
AAAC, ACSR는 머리 위 지휘자, 전송 지휘자 및 전원 분배 지휘자의 계열의 일부분을 형성합니다. 이 케이블은 모든 알루미늄 지휘자 (AAC), 모든 알루미늄 합금 지휘자 (AAAC) 및 알루미늄 지휘자 강철에 의하여 강화된 (ACSR)로 형식적으로 알려집니다. 이 머리 위 지휘자는 송전과 배급 선으로 사용됩니다. 모든 알루미늄 지휘자는 특정한 신청에 따라서 알루미늄 철사의 한개 이상 물가로 위로 만듭니다.
AAC-ASTM-B 전부 알루미늄 지휘자
AAC 지휘자는 일컬어 알루미늄에 의하여 좌초된 지휘자입니다. 그것은 전해질 99.7%의 최소한도 순수성과 더불어 동맹국에 의하여 세련된 알루미늄에서 제조, 입니다. AAC는 간격이 간결인 도심권에서와 지원이 가까운 지 주로 사용됩니다. 모든 알루미늄 지휘자는 끝 사용법에 따라서 알루미늄 철사의 한개 이상 물가로 위로 만듭니다. AAC는 또한 해안 지방에서 내식성의 고차가 있기 때문에 광대하게 사용됩니다.
AAAC-ASTM-B 모든 알루미늄 합금 지휘자
AAAC는 AAC 보다는 더 큰 기계적인 저항 및 ACSR 보다는 더 나은 내식성을 요구하는 공중 회로에 벌거벗은 지휘자 케이블로 사용됩니다. AAAC 지휘자 케이블의 처짐 특성 그리고 힘에 무게 비율은 AAC와 ACSR 둘 다 보다는 더 낫습니다.
ACSR-ASTM-B 강화되는 알루미늄 지휘자 강철
ACSR는 추가 힘을 위해 6%에서 40%까지 배열하는 강철 내용의 범위에서 유효합니다. 고강도 ACSR 지휘자는 강 교차점, 머리 위 지구 철사 및 여분 긴 경간을 포함하는 임명을 위해 통용됩니다. ACSR 지휘자는, 다른 장력 강도, 그래서 몇몇 지원으로 더 긴 거리를 포함할 수 있는 그것의 경량 재산 방법과 결합된 높은 장력 강도에 어떤 주어진 저항든지에 대하여, 제조될 수 있습니다. ACSR 지휘자의 훌륭한 직경 때문에, 높은 여분 고전압 가공선에 유리한 매우 더 높은 코로나 한계는 얻어질 수 있습니다.
알루미늄 지휘자는 차원에 따라서 다른 암호명에 의해 알려집니다. 벌거벗은 지휘자 크기는 cmill, kcmill 및 MCM에 있는 AWG로 유효합니다.
우리는 할 수 있어 고객 요구에 따라 생성하. 어떤 인용든지를 위한 당신의 요구를 환영하십시오.
알루미늄 지휘자 강철에 의하여 강화되는 (ACSR) 벌거벗은 지휘자 자료
코드 이름 | 명목상 지역 | Stranding&Wire 직경 | Dia. | 부분적인 지역 | 인간 | 짐을 끊기 |
DC 다시. 20℃에 |
현재 등급 | |||||
알루미늄. | St. | 알루미늄. | St. | 합계 | |||||||||
mm2 | 아니다. | mm | 아니다. | mm | mm | mm2 | mm2 | mm2 | Kg/Km | kN | Ω/Km | A | |
고퍼 | 25 | 6 | 2.36 | 1 | 2.36 | 7.08 | 26.2 | 4.37 | 26.2 | 72.1 | 9.61 | 1.093 | 126 |
족제비 | 30 | 6 | 2.59 | 1 | 2.59 | 7.77 | 31.6 | 5.3 | 36.9 | 128 | 11.45 | 0.9077 | 134 |
흰족제비 | 40 | 6 | 3 | 1 | 3 | 9 | 42.4 | 7.1 | 49.5 | 171.7 | 15.2 | 0.6766 | 161 |
토끼 | 50 | 6 | 3.35 | 1 | 3.35 | 10.05 | 52.9 | 8.8 | 61.7 | 214.1 | 18.35 | 0.5426 | 185 |
말 | 70 | 12 | 2.79 | 7 | 2.79 | 13.95 | 73.4 | 42.8 | 116.2 | 538.1 | 61.2 | 0.3936 | 268 |
개 | 100 | 6 | 4.72 | 7 | 1.57 | 14.15 | 105 | 13.6 | 118.5 | 394.7 | 32.7 | 0.2733 | 278 |
늑대 | 150 | 30 | 2.59 | 7 | 2.59 | 18.13 | 158.1 | 36.9 | 194.9 | 725.9 | 69.2 | 0.1828 | 355 |
들개 | 150 | 18 | 3.35 | 1 | 3.35 | 16.75 | 158.7 | 8.8 | 167.5 | 507.4 | 35.7 | 0.1815 | 349 |
살쾡이 | 175 | 30 | 2.79 | 7 | 2.79 | 19.53 | 183.4 | 42.8 | 226.2 | 842.4 | 79.8 | 0.1576 | 386 |
Caracal | 175 | 18 | 3.61 | 1 | 3.61 | 18.05 | 184.2 | 10.2 | 194.5 | 589.2 | 41.1 | 0.1563 | 383 |
표범 | 200 | 30 | 3 | 7 | 3 | 21 | 212.1 | 49.5 | 261.5 | 974 | 92.25 | 0.1363 | 421 |
재규어 | 200 | 18 | 3.86 | 1 | 3.86 | 19.3 | 210.6 | 11.7 | 222.3 | 673.6 | 46.55 | 0.1367 | 415 |
얼룩말 | 400 | 54 | 3.18 | 7 | 3.18 | 28.62 | 428.9 | 55.6 | 484.5 | 1621.3 | 131.9 | 0.06741 | 635 |
담당자: Zhang
