| 응용 프로그램: | 간접비 | 절연 재료: | 아무도, 벌거벗은 |
|---|---|---|---|
| 재킷: | 아무도, 벌거벗은 | 표준: | ASTM B232, IEC61089, BS215, DIN48204, BS EN50182, GB/T 1179-2008 등. |
| 포장: | 코일, 나무로 되는 드럼, 스틸 드럼 또는 강철 나무로 되는 드럼 | 보증: | 1 년 |
| 하이 라이트: | overhead aerial cable,abc aluminium cable |
||
공중선에 의하여 묶인 케이블 힘 알루미늄 지휘자 XLPE는 0.6kv/1kv를 격리했습니다
공중 뭉치 케이블 (ABC 케이블)는 전통적인 벌거벗은 지휘자 머리 위 유통 기구에 비교하여 머리 위 전원 분배에게 아주 혁신적인 개념입니다.
그것은 임명, 정비 및 작용하는 비용을 삭감해서 안전의 상급 수준을 및 신뢰성, 낮은 동력 손실 및 궁극적인 체계 경제 제공합니다.
LV 공중 뭉치 케이블은 이차 케이블 (극에 극) 또는 거리 조명으로, 서비스 하락 (종업원 출입구에 전봇대)로, 건축 용지에 임시 서비스를 위한 600/1000 볼트 공중 서비스를 공급하기 위하여 디자인됩니다.
2. 기준:
ASTM/IEC/GB/NFC 33-209 기준에 기본 디자인.
3. 신청:
건축을 위한 거리 조명 옥외 점화 및 임시 서비스와 같은 오버헤드 서비스 신청을 위해 1 차적으로 사용해. 폴리에틸렌에 의하여 격리되는 지휘자를 위한 75℃ 또는 crossliked 폴리에틸렌 (XLPE) 격리된 지휘자를 위한 90℃를 초과하지 않기 위하여 600V 단계의 전압 - 에 단계 또는 보다 적게와 지휘자 온도에 사용되기 위하여.
0.6/1kv 힘 알루미늄 지휘자 XLPE에 의하여 격리되는 머리 위 공중 뭉치 케이블

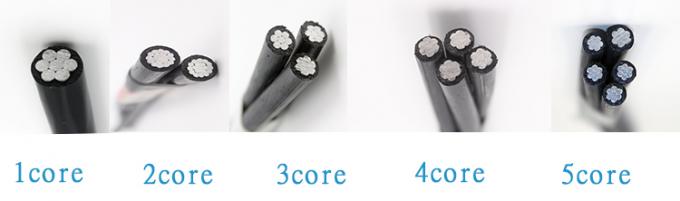

| 핵심 xNominal 단면의 수 | 전반적인 직경 | 무게 | Maxinum 지휘자 저항 | 짐을 끊는 Minimun | 현재 등급 |
|---|---|---|---|---|---|
| No.xmm2 | mm | kg/km | Ω/Km | KN | A |
| 1x16+1x25 RM | 15.3 | 160 | 1,910 | 2,5 | 72 |
| 3x16+1x25 RM | 19 | 290 | 1,200 | 4,0 | 107 |
| 3x25+1x25 RM | 23.2 | 400 | 0,868 | 5,5 | 132 |
| 3x35+1x25 RM | 25.6 | 500 | 0,641 | 8,0 | 165 |
| 3x50+1x35 RM | 30 | 680 | 0,443 | 10,7년 | 205 |
| 3x70+1x50 RM | 34.9 | 920 | 0,320 | 13,7년 | 240 |
| 3x95+1x70 RM | 40.6 | 1270년 | 0,253 | 18,6년 | 290 |
| 3x120+1x70 RM | 44.1 | 1510년 | 0,206 | 23,2 | 334 |
| 3x150+1x95 RM | 49.2 | 1870년 | 0,164 | 28,7 | 389 |
| 3x185+1x120 RM | 54.9 | 2340 | 0,125 | 37,2 | 467 |
| 3x25+1x25+1x16 RM | 23.2 | 470 | 1,910 | 2,5 | 72 |
| 3x35+1x25+1x16 RM | 25.6 | 560 | 1,200 | 4,0 | 107 |
| 3x50+1x35+1x16 RM | 30 | 740 | 0,868 | 5,5 | 132 |
| 3x70+1x50+1x16 RM | 34.9 | 980 | 0,641 | 8,0 | 165 |
| 3x95+1x70+1x16 RM | 40.6 | 1330년 | 0,443 | 10,7년 | 205 |
| 3x120+1x70+1x16 RM | 44.1 | 1580년 | 0,320 | 13,7년 | 240 |
| 3x150+1x95+1x16 RM | 49.2 | 1940년 | 0,206 | 23,2 | 334 |
| 3x185+1x120+1x16 RM | 54.9 | 2410 | 1,910 | 2,5 | 72 |
0.6/1kv 힘 알루미늄 지휘자 XLPE에 의하여 격리되는 머리 위 공중 뭉치 케이블
