지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연 재료: | 교차 결합된 폴리에틸렌 (XLPE) |
---|---|---|---|
기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE) |
표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 색깔: | 까만 필요조건으로 |
포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
견본: | Y, 를 조건으로 | 응용 프로그램: | 지하, 건축, 산업, 전원 분배 및 전송선 |
전압: | 3.6KV에 35KV | ||
하이 라이트: | medium voltage wire,xlpe medium voltage cables |
35KV 중간 전압 철사 MV 케이블에 의하여 교차 결합되는 폴리에틸렌 외부 칼집
중간 전압 케이블 기준
GB12706 (IEC60502에 동등한 것)에 따르면. mv 케이블은 또한 요구로 ASTM의 기준에 의해, BS, DIN 및 AS/NZS 또는 다른 기준 producted 할 수 있었습니다.
중간 전압 케이블 전압
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

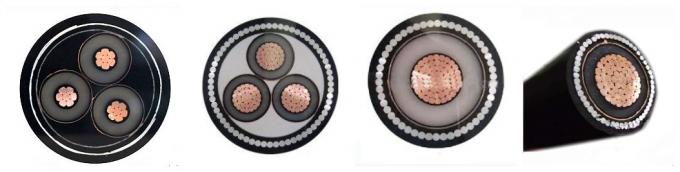

중간 전압 케이블 건축
1. 지휘자: 구리 또는 알루미늄 (class1 또는 종류 2)
2. 안 반 지휘 층
3. 절연제: 십자가는 잉크로 썼습니다 폴리에틸렌 (XLPE)를
4. 외부 반 지휘 층
5. 기갑 비무장
6. 전도성 물자의 감싸기
7. 스크린: 구리 철사 구리 테이프의 끈
8. 분리기
9. 외부 재킷: PVC 또는 PE

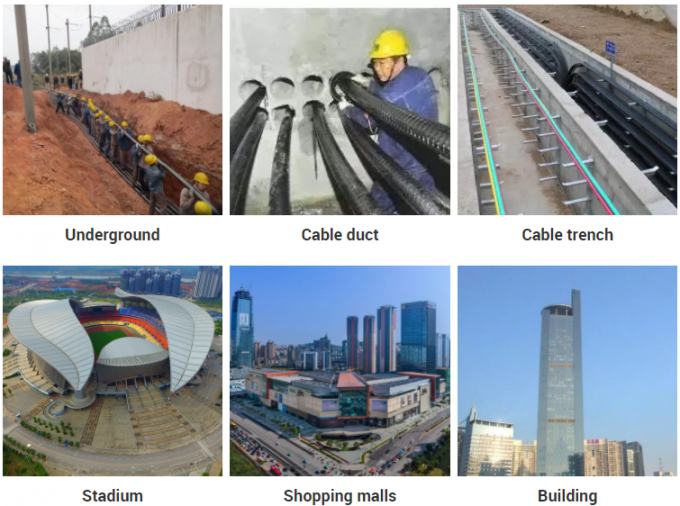

중간 전압 케이블 신청
, 갱도에서, 야외에서 케이블 트렌치에서 실내에 놓이거나, 외부 기계적인 힘을 품을 수 있습니다 배경에서, 그러나 큰 당기는 힘을 품을 수 없습니다 지시하십시오 케이블은 전력 배급망 산업 임명과 같은 조정 임명을 위해 이용됩니다.
중간 전압 케이블 특성
1. XLPE에 의하여 격리된 케이블의 최대 장기간 작용 온도는 90°C입니다
2. 케이블의 온도를 설치하는 것은 0°C 보다는 더 적은이면 안됩니다
3. 최대 단락 온도는 250°C를, than5 SEC 더 초과하는 것이 아닙니다.
4. 할 수 없는 충분한 기계적인 잡아당기기를 가진 가을의 한계 없이 놓이십시오, 단 하나 핵심 케이블은 철 관에서 놓이거나 케이블의 주위에 돈 철 공구에 의해 고쳐질 수 없습니다
중간 전압 케이블 유형 & 신청
유형 |
이름 |
주요 응용 프로그램 |
|
CU 핵심 |
알루미늄 핵심 |
|
|
YJV/YJY |
YJLV/YJLY |
격리되는 XLPE, PVC/PE에 의하여 넣어지는 고압선 |
놓고는, 갱도 실내, 운하 그리고 갱도를 위해. 외부 기계적인 힘을 품고게, 그러나 놓는 도중 견인 힘을 품을 수 없습니다 |
YJV22/YJV23 |
YJLV22/YJLV23 |
, 기갑 강철 테이프 격리된, XLPE PVC/PE는 고압선을 넣었습니다 |
놓고는, 갱도 실내, 운하 그리고 갱도를 위해. 외부 기계적인 힘을 품을 수 있습니다, 그러나 큰 당기는 힘을 품을 수 없습니다 |
YJV32/YJV33 |
YJLV32/YJLV33 |
, 기갑 얇은 철강선 격리된, XLPE PVC/PE는 고압선을 넣었습니다 |
갱구에서 놓기를 위해, 물 갱도는 수준의 큰 다름. 외부 기계적인 힘 및 온건한 당기는 힘을 품을 수 있습니다 |
YJV42/YJV43 |
YJLV42/YJLV43 |
, 기갑 두꺼운 철강선 격리된, XLPE PVC/PE는 고압선을 넣었습니다 |
물과 해저에서 놓기를 위해. 긍정 압력과 당기기 힘을 품을 수 있습니다 |
21/35KV XLPE는 PVC 칼집 구리 핵심 MV 케이블 자료를 격리합니다
핵심과 명목상 단면의 아니 |
가동 |
명목상 |
절연제 |
칼집 |
외부 Ø |
무게 |
공기 30℃에 있는 현재 등급 |
현재 등급은 20℃를 매장했습니다 |
20℃에 최대 DC 저항 |
---|---|---|---|---|---|---|---|---|---|
² mm |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
1 x 50 |
40.5 |
21/ 35 |
9.3 |
2.1 |
34.8 |
1533년 |
245 |
225 |
0.39 |
1 x 70 |
40.5 |
21/ 35 |
9.3 |
2.1 |
36.4 |
1791년 |
305 |
275 |
0.27 |
1 x 95 |
40.5 |
21/ 35 |
9.3 |
2.2 |
38.3 |
2115 |
370 |
330 |
0.19 |
1 x 120 |
40.5 |
21/ 35 |
9.3 |
2.2 |
39.7 |
2408 |
430 |
375 |
0.15 |
1 x 150 |
40.5 |
21/ 35 |
9.3 |
2.3 |
41.4 |
2769 |
490 |
425 |
0.12 |
1 x 185 |
40.5 |
21/ 35 |
9.3 |
2.3 |
43.1 |
3167 |
560 |
480 |
0.1 |
1 x 240 |
40.5 |
21/ 35 |
9.3 |
2.4 |
45.5 |
3790 |
665 |
555 |
0.08 |
1 x 300 |
40.5 |
21/ 35 |
9.3 |
2.5 |
48.1 |
4481 |
765 |
630 |
0.06 |
1 x 400 |
40.5 |
21/ 35 |
9.3 |
2.6 |
51.4 |
5561 |
890 |
725 |
0.05 |
1 x 500 |
40.5 |
21/ 35 |
9.3 |
2.7 |
57.1 |
6894 |
1000년 |
825 |
0.04 |
1 x 630 |
40.5 |
21/ 35 |
9.3 |
2.8 |
60.8 |
8263 |
1160년 |
940 |
0.03 |
