| 지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연재: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 색깔: | 까만 필요조건으로 |

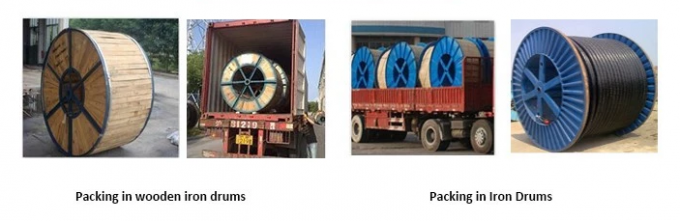

| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 표본: | Y, 를 조건으로 | 신청: | 지하, 건축, 산업, 전원 분배 및 전송선 |
| 전압: | 12kV | ||
| 하이 라이트: | mv power cable,xlpe medium voltage cables |
||

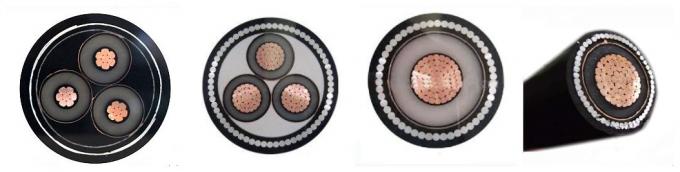

12KV 중간 전압 케이블 내화성 DSTA SWA AWA 기갑 유형
중간 전압 XLPE 케이블 기준
국제 경기: IEC 60502, IEC 60228
중국: GB/T 12706
BS DIN 및 ICEA와 같은 다른 기준 요청시
중간 전압 XLPE 케이블 전압
3.6/6 (7.2) kv, 3.6/6.6 (7.2) kv, 6의 10(12) kv, 6.35/11(12) kv, 8.7/10(15) kv, 12/의 20(24) kv, 12.7/22(24) kv, 18/의 30(36) kv, 19/의 33(36) kv, 21/35kv, 26/35kv

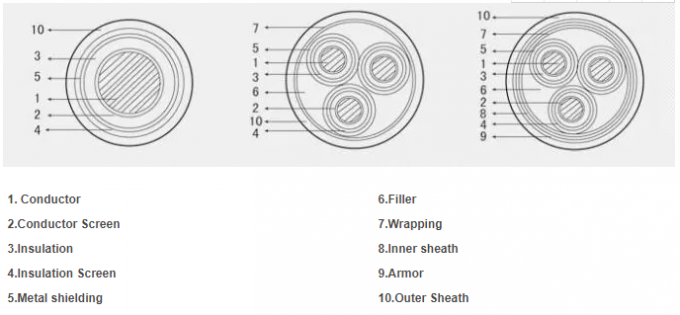

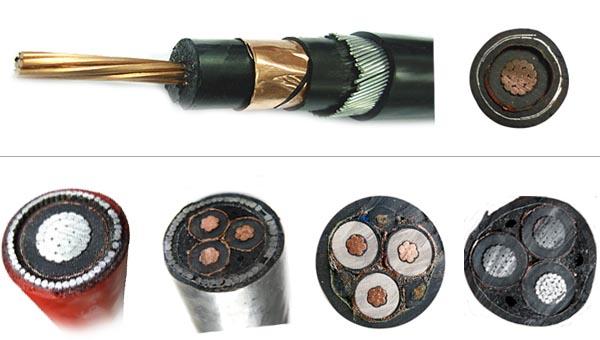

중간 전압 XLPE 케이블 건축
1. 둥근 벌거벗은 구리 핵심 또는 IEC 60228에 따라 좌초되는 알루미늄 핵심
2. 안 반 전도성 층
3. 핵심 절연제 XLPE
4. HD 308 S2에 따라 색상 코드
5. 외부 반 전도성 층
6. 반 전도성 테이프
7. 구리 테이프 스크린
8. 충전물
9. PVC 안 칼집
10. 직류 전기를 통한 강철 테이프 (DSTA) 또는 직류 전기를 통한 철강선 (SWA)의 두 배,
알루미늄 테이프 (자료) 또는 알루미늄 철사 (AWA)의 두 배
11. PVC 외부 칼집 (빨강 또는 검정)
중간 전압 XLPE 케이블 단면도 지역
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2

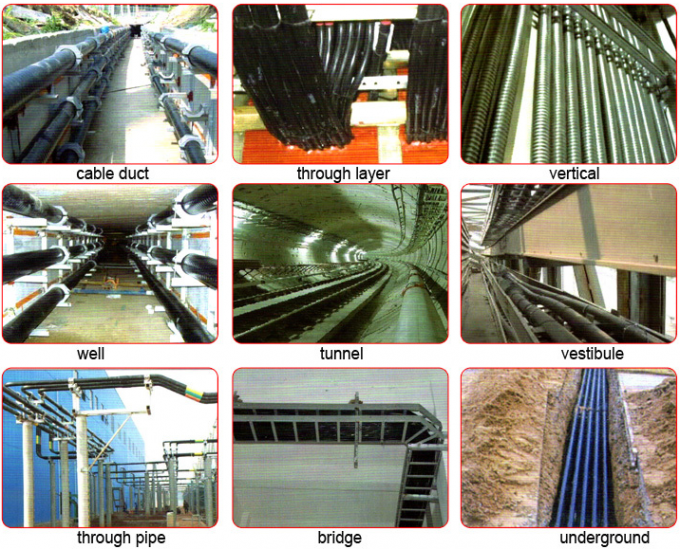

중간 전압 XLPE 케이블 신청
이 mv xlpe 케이블은 12kV 이하에 전압을 가진 송전 그리고 배급 선을 위해 이용됩니다.
xlpe에 의하여 격리된 중간 전압 고압선은 케이블 운하 등에서 배경에서, 그리고 옥외 기능 안에 이상으로 주로, 사용됩니다. 그리고 기갑 xlpe 케이블은 곰 특정 더 무거운 기계적인 긴장 및 인장 변형일 수 있었습니다.
중간 전압 XLPE 케이블 특성
최대 지휘자 온도: 정상의 밑에 (90℃), 비상사태 (130℃는 또는 5개 단지 s (250℃) 상태를 단락시킵니다.
min. Ambient Temp. 케이블이 조정 위치에 있을 때만 임명 후에 0℃, 와.
사소 구부리는 반경: 단 하나 핵심을 위한 15의 x 케이블 O.D
다 핵심을 위한 12의 x 케이블 O.D
중간 전압 XLPE 케이블 유형 & 크기
|
MV (11kv 15kv 33kv) 고압선 |
||
|
모형과 묘사 Uo/U (Um) =3.6/6 (7.2), 6/6 (7.2), 6 10(12), 8.7/10(12), 8.7/15 (17.5), 12/20(24), 18/30(36), 21/35 (40.5), 26/35의 (40.5) kV |
No.of 핵심 |
지휘자 횡단면적인 지역 (mm2) |
|
xlpe 절연제 |
1개의 핵심 3 핵심 |
10의 16의 25의 35의 70의 95의 120의 150의 185의 240의 300의 400의 500의 630의 스퀘어 mm |
|
Cu 핵심 |
||
|
YJV, N2XSY, PVC는 고압선을 넣었습니다 |
||
|
YJV22의 기갑 강철 테이프, PVC는 고압선을 넣었습니다 |
||
|
YJV32, YJV42의 기갑 철강선, PVC는 고압선을 넣었습니다 |
||
|
알루미늄 핵심 |
||
|
YJLV, NA2XSY, PVC는 고압선을 넣었습니다 |
||
|
YJLV22의 기갑 강철 테이프, PVC는 고압선을 넣었습니다 |
||
|
YJLV32, YJLV42의 기갑 철강선, PVC는 고압선을 넣었습니다 |
||
의미를 암호로 하십시오
YJ: XLPE 절연제
L: 알루미늄 지휘자
V: PVC 칼집
32: 철강선 armoring-3 핵심
22: 강철 테이프 armoring-3 핵심
72: 알루미늄 철사 armoring-1 핵심
62: 스테인리스 테이프 armoring-1 핵심
ZR: 저항하는 화염

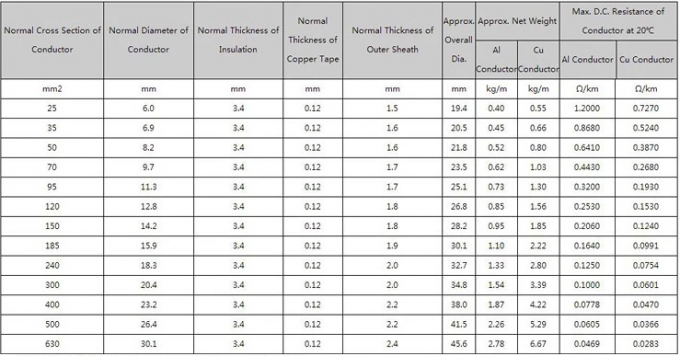

핵심 12KV 비무장 케이블 기술적인 자료를 골라내십시오
담당자: Zhang
