제품 상세 정보:
|
| 지휘자 핵심: | 단련된 구리 또는 단단한 당겨진 알루미늄 | 절연 재료: | 교차 결합된 폴리에틸렌 (XLPE) |
|---|---|---|---|
| 기갑 유형: | DSTA/SWA/AWA 또는 비무장 | 외부 칼집 물자: | 폴리 염화 비닐 (PVC) 또는 폴리에틸렌 (PE) |
| 표준: | BS IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 | 색깔: | 까만 필요조건으로 |

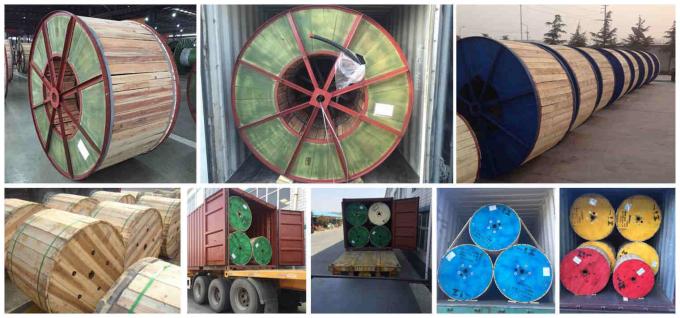

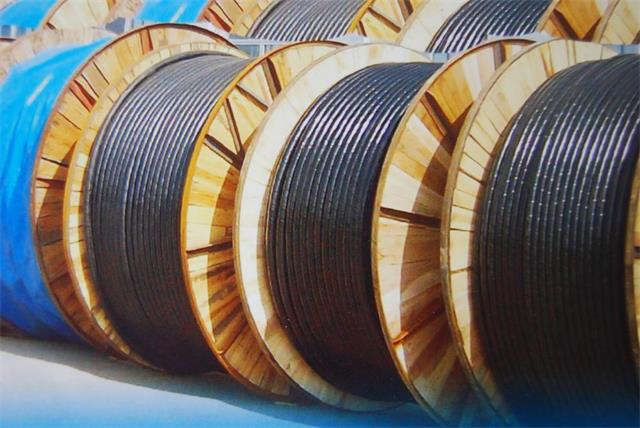

| 포장: | 나무로 되 강철 드럼, 스틸 드럼, 나무로 되는 드럼 | 특별한 Requiremets: | 내화성, 방연제, 낮은 연기 할로겐은 해방합니다 |
| 견본: | Y, 를 조건으로 | 응용 프로그램: | 지하, 건축, 산업, 전원 분배 및 전송선 |
| 전압: | 3.6KV에 35KV | ||
| 강조하다: | 중간 전압 와이어,XLPE 중간 전압 케이블 |
||
중간 전압 케이블 전압
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

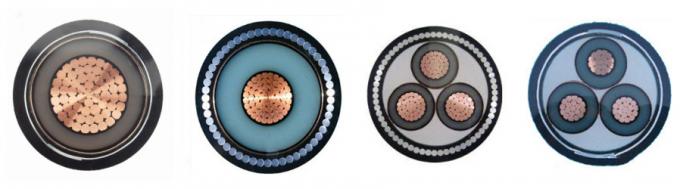

중간 전압 케이블 건축
지휘자: 종류 2는 BS EN 60228:2005 (이전에 BS6360)에 좌초시켰습니다 보통 구리 지휘자 또는 단단한 당겨진 알루미늄을
지휘자 스크린: 반 지휘 물자
절연제: XLPE (교차 결합된 폴리에틸렌) 유형 GP8에 BS7655
절연제 스크린: 반 지휘 물자
금속 스크린: BS6622에 개인 적이고 및 전반적인 구리 테이프 스크린
충전물: 애완 동물 (폴리에틸렌 테레프탈산) 섬유
분리기: 의무적인 테이프
침구: PVC (폴리 염화 비닐)는 TM1 BS7655를 타자를 칩니다
Armouring: 강철 테이프 기갑 (STA) 또는 알루미늄 철사 기갑 (AWA) 또는 철강선 기갑 (SWA)
칼집: PVC (폴리 염화 비닐) 또는 폴리에틸렌 (PE) 유형 TM1에 BS7655
색깔: 요구로 검정 또는

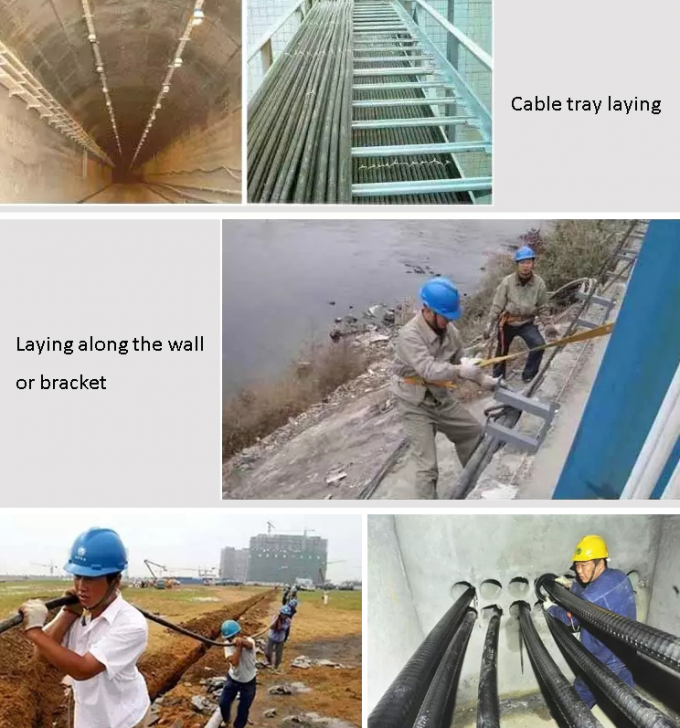

중간 전압 케이블 신청
MV xlpe 케이블은 또는 더 낮은 송전에 있는 힘과 35kV의 유통 기구를 전달하고 배부하기 위하여 이용됩니다. 그것은 중간 전압 xlpe 케이블이 힘 네트워크를 위해 보통 이용되는 힘, 건축, 광산, 야금술 등, 갱도를 포함하여, 야외에서 그리고 케이블 덕팅에서 분야에 일반적으로 적용됩니다.
중간 전압 케이블 특성
1. 정격 전압: 3.6/6 kV~26/35 kV
2. 임명을 위한 주위 온도: ≥0℃
3. 정상 작동에 있는 최대 지휘자 온도: ≤90℃
4. 사기의 최대 작동 온도. 케이블이 단락시킬 때 (5s 최장 기간): 250℃
5. 최소한도 구부리는 반경
조정 핵심을 - 골라내십시오: 15의 x 전반적인 직경
조정 3 핵심 -: 12의 x 전반적인 직경
(핵심 12 x 구부리는 것이 이전의 사용에 따라 주의깊게 통제되면 이라는 조건으로 밴드가 합동 또는 종료에 인접하여 있는 전반적인 직경과 3 핵심 10 x 전반적인 직경을 골라내십시오)
| 중국 유형 (일반적인 유형) | 묘사 | 신청 | |
| Cu | 알루미늄 | ||
| YJV (CU/XLPE/PVC) | YJLV (AL/XLPE/PVC) | Cu 지휘자 (알루미늄 지휘자) XLPE는 PVC에 의하여 넣어진 고압선을 격리했습니다 | , 갱도에서, 고치고 실내에 놓는 것은 부류, 관을에 토양에서 매장해, 케이블은 외부 기계적인 힘을 품을 수 없습니다. |
| YJY (CU/XLPE/PE) | YJLY (AL/XLPE/PE) | Cu 지휘자 (알루미늄 지휘자) XLPE는 PE에 의하여 넣어진 고압선을 격리했습니다 | |
| YJV22 (CU/XLPE/STA/PVC) | YJLV22 (AL/XLPE/STA/PVC) | Cu 지휘자 (알루미늄 지휘자) XLPE는 강철 테이프 기갑 PVC에 의하여 넣어진 고압선의 두 배를 격리했습니다 | , 갱도에서, 케이블 트렌치를 실내에 놓기를 위해, 또는 외부 기계적인 힘을 품을 수 있습니다 배경에서, 그러나 큰 당기는 힘을 품을 수 없습니다 지시하십시오. |
| YJV23 (CU/XLPE/STA/PE) | YJLV23 (AL/XLPE/STA/PE) | Cu 지휘자 (알루미늄 지휘자) XLPE는 강철 테이프 기갑 PE에 의하여 넣어진 고압선의 두 배를 격리했습니다 | |
| YJV62 (CU/XLPE/ATA/PVC) | YJLV62 (AL/XLPE/ATA/PVC) | Cu 지휘자 (알루미늄 지휘자) XLPE는 알루미늄 테이프 기갑 PVC에 의하여 넣어진 고압선의 두 배를 격리했습니다 | |
| YJV32 (CU/XLPE/SWA/PVC) | YJLV32 (AL/XLPE/SWA/PVC) | Cu 지휘자 (알루미늄 지휘자) XLPE는 강철 철사 기갑 PVC에 의하여 넣어진 고압선을 격리했습니다 | , 갱도에서, 케이블 트렌치, 우물 또는 배경에서, 외부 기계적인 힘 및 특정 당기는 힘을 품을 수 있습니다 실내에 놓기를 위해 지시하십시오 |
| YJV33 (CU/XLPE/SWA/PE) | YJLV33 (AL/XLPE/SWA/PE) | Cu 지휘자 (알루미늄 지휘자) XLPE는 강철 철사 기갑 PE에 의하여 넣어진 고압선을 격리했습니다 | |
| YJV72 (CU/XLPE/AWA/PVC) | YJLV72 (AL/XLPE/AWA/PVC) | Cu 지휘자 (알루미늄 지휘자) XLPE는 알루미늄 철사 기갑 PE에 의하여 넣어진 고압선을 격리했습니다 | |
| 지휘자의 명목상 지역 | 20°C에 최대 지휘자 저항 | XLPE 절연제의 간격 | 구리 테이프의 간격 | 외부 칼집의 간격 | 대강. 전반적인 직경 | 대강 케이블 무게 | 표준 패킹 길이 | 드럼 크기 | 대강 총중량 |
|---|---|---|---|---|---|---|---|---|---|
| Sqmm | Ohm/Km | mm | mm | mm | mm | Kg/Km | 미터 ± 10% | Kg | |
| 35 | 0.524 | 4.5 | 0.075 | 1.8 | 23.7 | 835 | 500 | D-12 | 520 |
| 50 | 0.387 | 4.5 | 0.075 | 1.8 | 24.8 | 980 | 500 | D-12 | 600 |
| 70 | 0.268 | 4.5 | 0.075 | 1.8 | 26.4 | 1220년 | 500 | D-12 | 720 |
| 95 | 0.193 | 4.5 | 0.075 | 1.8 | 28.3 | 1520년 | 500 | D-12 | 870 |
| 120 | 0.153 | 4.5 | 0.075 | 1.9 | 30.0 | 1800년 | 500 | D-12 | 1010년 |
| 150 | 0.124 | 4.5 | 0.075 | 1.9 | 31.4 | 2110 | 500 | D-14 | 1210년 |
| 185 | 0.0991 | 4.5 | 0.075 | 2.0 | 33.2 | 2480 | 500 | D-16 | 1450년 |
| 240 | 0.0754 | 4.5 | 0.075 | 2.0 | 35.7 | 3070 | 500 | D-18 | 1780년 |
| 300 | 0.0601 | 4.5 | 0.075 | 2.1 | 37.9 | 3700 | 500 | D-18 | 2090년 |
| 400 | 0.0470 | 4.5 | 0.075 | 2.2 | 41.0 | 4620 | 500 | D-18 | 2550 |
| 500 | 0.0366 | 4.5 | 0.075 | 2.3 | 44.2 | 5660 | 500 | D-18 | 3070 |
| 630 | 0.0283 | 4.5 | 0.075 | 2.4 | 48.2 | 7040 | 500 | D-19 | 3840 |
